제품 상세 정보:
|
| 국제 표준: | IEC61340-5-1:2007 | USA 표준: | ANSI/ESD S20.20-2007 |
|---|---|---|---|
| 재료: | CPP 소재 및 전자 알루미늄 + 애완 동물 직물 | 저항값: | 10^8-10^10Ω 오메가 |
| 가공기술: | 원재료와 혼합된 대전방지 소재 | 전도성 범위: | 에이 |
| 강조하다: | 부대를 보호하는 반대로 공전,esd 반대로 정체되는 부대 |
||

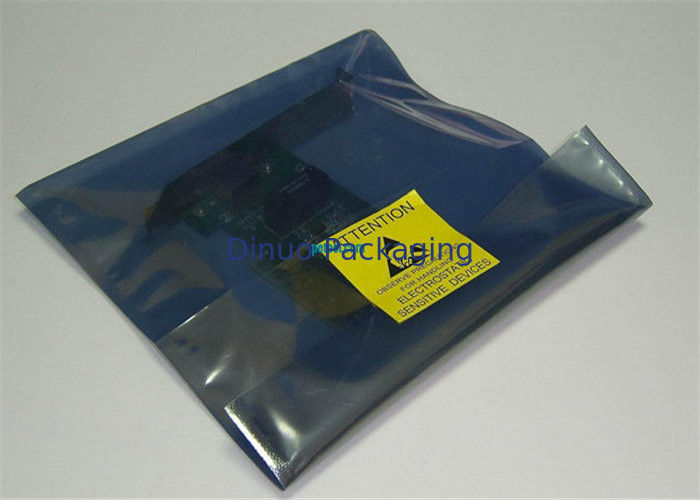

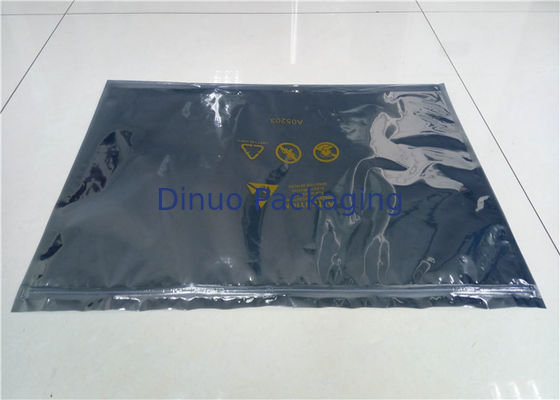

Self Adhesive Seal Anti Static Bag Cyan 8.5"x12" #2 PVC Environmental for Laboratory
응용 분야
1. PCB, IC 및 기타 정전기 민감 부품의 포장에 적합합니다.
2. ESD 차폐 백은 회로 기판, USB 플래시 드라이브, 전자 부품, 컴퓨터 부품, 광학 드라이브, 노트북 액세서리, 모뎀, 마더보드, 네트워크 허브, 전자 제품 등과 같은 정전기 방지 전자 제품의 패키지에 사용됩니다.
| 간단한 소개 | |
| 정전기 방지 백은 정전기로부터 전기적으로 민감한 부품을 보호하기 위한 특수 포장 백으로 금속, PET/CPP 및 PET/CPE로 만들어집니다. 단단한 CPP는 투명도가 좋습니다. CPE는 부드럽고 투명하며 투명도가 떨어집니다. 은회색 및 반투명 PET/CPP 재료는 일반 생산에서 가장 일반적인 재료입니다. 차폐 백도 일종의 정전기 방지 백입니다. 정전기 방지 PE 백은 높은 생산 효율성을 가진 필름 블로잉 기계에서 연속 블로우 성형으로 만들어지며, 이는 다른 백보다 저렴한 가격에 기여합니다. 분류: 1. 정전기 방지 금속 호일 백 2. 정전기 방지 차폐 백 3. 정전기 방지 PE 백 금속 호일 백의 전기 저항: 표면 전기 저항: 1 x 109Ω x 0.012mm; 내부 전기 저항: 1 x 109Ωx.086mm; 금속 호일 전기 저항: 1 x 102Ω x 0.002mm. 차폐 백의 전기 저항: 내부 전기 저항: 104~106Ω 표면 전기 저항: 109~1011Ω; 폴리에틸렌 백의 전기 저항: 표면 전기 저항: 109~1011Ω; ESD 정전기 방지 백의 구조: 외부 금속 호일과 내부 PE 필름의 두세 겹으로 되어 있습니다. 가방의 강도를 강화하기 위해 중간층에 나일론 필름을 추가할 수도 있습니다. 생산 방법: 먼저 고객의 맞춤형 이미지가 외부 레이어에 인쇄됩니다. 둘째, 내부 및 외부 레이어는 고급 전문 기계에서 라미네이팅됩니다. 마지막으로, 가방 제작 장비를 통해 완성된 정전기 방지 백으로 변환됩니다. 우리는 뛰어난 인쇄 작업장, 라미네이팅 공장 및 가방 제작 작업장을 보유하고 있습니다. 따라서 정전기 방지 백의 모든 처리는 Yuan Xin에서 완료될 수 있습니다. 생산 기술: ESD 백의 생산 기술에는 풀 컬러 인쇄, 금속 호일 및 플라스틱 재료의 라미네이팅, 열 융합 및 절단이 포함됩니다. ESD 백의 원리: 정전기 방지 및 차폐 원료로 알려진 ESD 백은 제품이 정전기로부터 손상되는 것을 방지합니다. 사용법: 정전기 방지 백은 주로 회로 기판, 스마트 카드, 집적 회로 및 무선 장치 등과 같은 정전기 민감 제품의 포장에 적용됩니다. |
| 데이터 시트 | |
| 선택적 재료: | PVC |
| 융점 : | 205℃ |
| 작동 온도 : | -15°C~+80°C |
| 재료 밀도 : | 1.34g/cm³ |
| 일반 크기 : | 8.5"x12" #2 |
| 샘플 색상 : | 시안 |
| 기본 재료 : | PVC |
| 돌출 특성 : | 환경 |
| 일반적인 응용 산업 : | 실험실 |
| 모양 스타일 : | Self Adhesive Seal |
| 분류: | 정전기 방지 백 |
